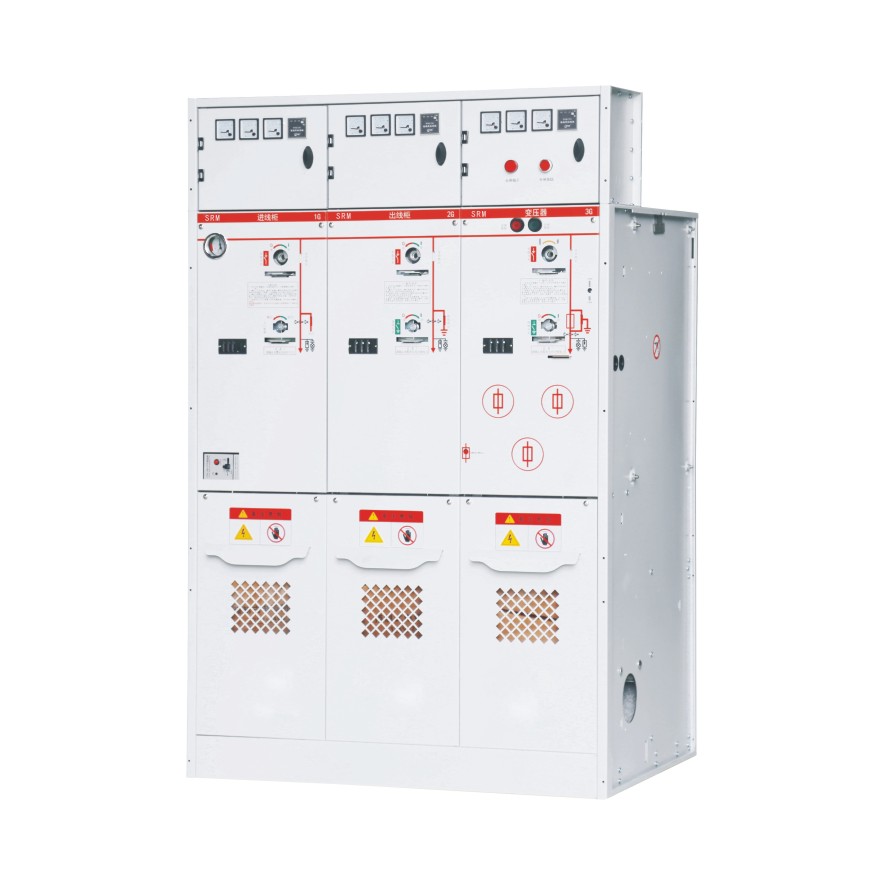

SRM系列充氣式開關柜

西開電氣生產的SRM系列充氣式SF6金屬封閉全絕緣系列環網開關柜，已通過國家高低壓電器質量監督檢驗中心的型式試驗。產品廣泛應用于10kV， 24kV配電系統，是城鄉各類用戶輸配電系統的選用產品。開關柜為模塊化單元模式，可根據不同用途進行組合；由固定式單元組合和可擴張式單元兩大類，滿足各種輸配電對緊湊型開關柜的要求。 SRM系列充氣式開關柜式一個完全密封的系統，其所帶電部件以及開關封閉在不銹鋼的本體內。整個開關裝置不受外部環境影響，從而可以確保運行安全可靠，并且免維護。通過選擇可擴展母線，可以實現任何組合，達到全模塊化。同時可提供智能化自動化方案，將現場安裝和調試的工作量降到最低。

產品參數

技術特性

1、SF6氣體壓力	20℃下為0.4bars(相對壓力)	5、防護等級
		SF6氣室	IP67
2、年泄露率	≤0.25‰/年	熔斷器筒	IP67
		開關柜外殼	IP3X
3、浸水試驗	水下施加0.3bars的壓力/24小時	6、母線
		開關柜內母線	400mm2 Cu
4、燃弧試驗	有滅弧器25kA/1S無滅弧器16kA/1S	開關柜接地母線	150mm2 Cu
		螺栓直徑	M10
		7、氣室不銹鋼殼厚度	3.0 mm

技術參數

Srm技術參數

C模塊
F模塊
V模塊
Cb模塊
名稱
單位
負荷開關
組合電器
真空開關
隔離/接地開關
真空斷路器
隔離/接地開關
額定電壓 Rated Voltage
Kv
12/24
12/24
12/24
12/24
12/24
12/24
工頻耐受電壓
Kv
42/50
42/50
42/50
42/50
42/50
42/50
雷電沖擊耐受電壓
Kv
95/125
95/125
95/125
95/125
95/125
95/125
額定電流
A
630/630
注1
630/630

1250/630

額定轉移電流
A

1750

閉環開斷電流
A
630/630

電纜充電開斷電流
A
135/135

5%額定有功負載開斷電流
A
31.5/-

接地故障開斷電流
A
200/150

接地故障時電纜
A
115/87
注2
20/16

25/20

充電的開斷電流

短時開斷電流
Ka

注2
50/40
50/40
63/50
63/50
關合能力
Ka
63/50

短時耐受電流2秒
Ka
25/-

短時耐受電流3秒
Ka
-/20

20/16
20/16
31.5/25
31.5/25
機械壽命
次
5000
3000
5000
2000
10000
5000
注：1)取決于熔斷器的電流額定值；2)受限于高壓熔斷器
?

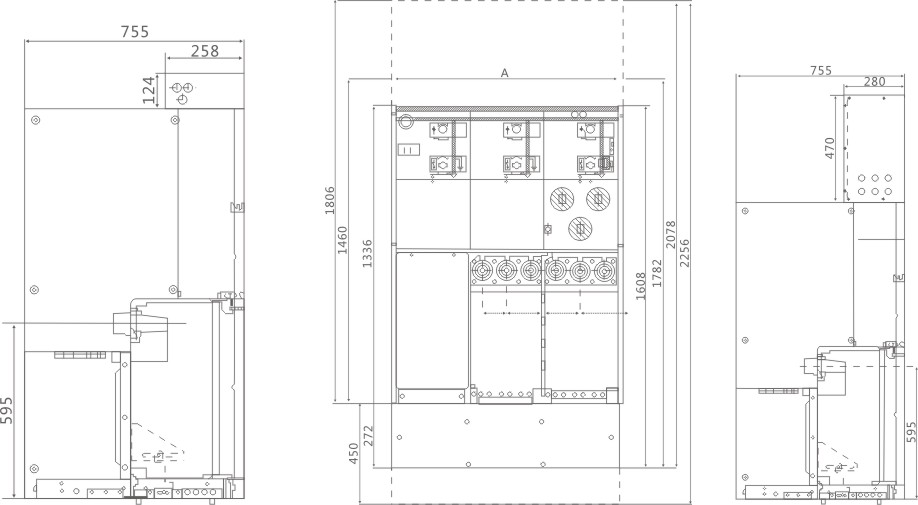

外形尺寸圖
?
